邁瑞的儀器有很多種分類，比如說，心電圖機，除顫儀，監護儀，遙測監護儀，手持血氧儀，AED,輸液泵/注射泵,呼吸機等。這些儀器的工作原理基本是大同小異，那么今天我們就針對邁瑞儀器拆解這一問題做一個簡單的介紹。

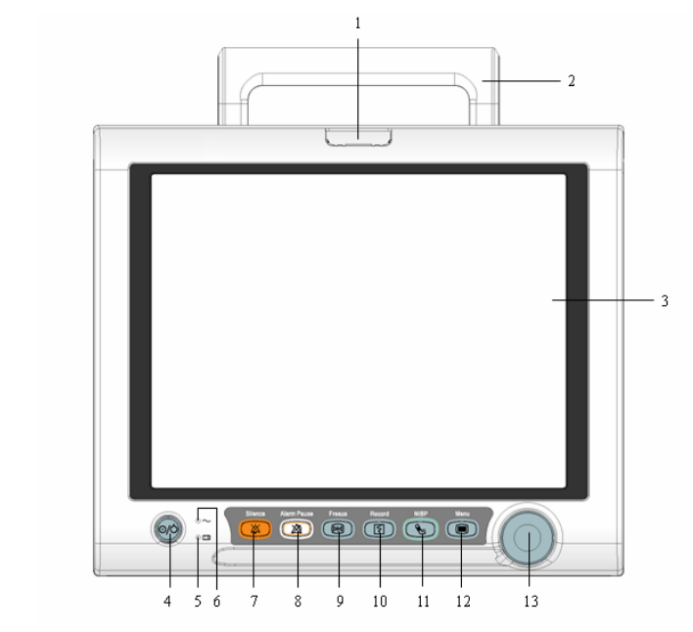

我們這里以邁瑞IPM9800監護儀做示范。首先來了解一下前框：

1. 報警燈

當發生生理或技術警報時，該燈將按如下定義閃爍。

高級別警報：燈呈紅色快速閃爍。

中級警報：燈呈黃色緩慢閃爍。

低液位報警：燈呈黃色亮起但不閃爍。

2. 手柄

3. 顯示屏

4. 電源開關

  按下此開關可打開患者監護儀。 再次按下并按住 2 秒鐘可關閉患者監護儀。 該開關內置有指示器。 當患者監護儀打開時，它會打開；當患者監護儀關閉時，它會關閉。

5. 電池指示燈

亮起：電池正在充電或已充滿電時。

熄滅：未安裝電池或未連接交流電源時。

閃爍：當患者監護儀使用電池供電時。

6. 交流電源指示燈

  連接交流電源時它會亮起。

7. 使所有警報聲音靜音或恢復或清除警報。

8. 暫停或恢復鬧鐘。

9. 凍結或解凍波形。

10. 開始或停止錄音。

11. 開始或停止 NIBP 測量。

12. 如果屏幕上沒有顯示菜單，按此鍵將進入主菜單。 如果屏幕上顯示菜單，按下它將關閉該菜單。

13. 旋鈕

  順時針或逆時針旋轉旋鈕。 每次單擊，突出顯示都會跳轉到相鄰項目。 當您到達所需的項目時，按旋鈕將其選中。

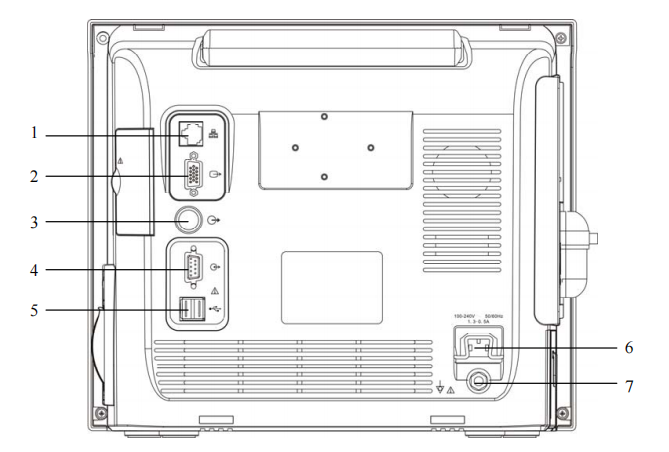

其次是后面框：

1. 網絡連接器

  它是一個標準的RJ45連接器，通過它可以將病人監護儀聯網。

2. 視頻連接器

  它連接標準 VGA 彩色顯示屏，擴展顯示屏的顯示能力。 副顯示屏顯示的內容與顯示屏屏幕顯示的內容一致。

3. 輔助輸出

  它是一個標準的 BNC 連接器，通過它可以輸出模擬信號、報警信號或同步信號，具體取決于您的顯示屏的配置方式。

4.RS232串口

  它是一個DB9連接器，用于連接PC進行數據或兼容設備，支持DIAP通信協議。

5. USB 連接器

它們連接外部存儲設備。

6. 交流電源輸入

7. 等電位接地端子

  當病人監護儀與其他設備一起使用時，應將其等電位接地端子連接在一起，消除它們之間的電位差。

了解到這些基礎的信息之后才能更方便的進行機器的拆解。
