日本光電除顫儀TEC5500除顫儀拆機講解如下所示：

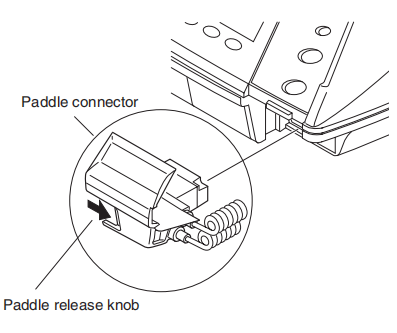

一、拆下手柄

1.確保除顫儀的電源已關閉。

2.斷開AC電源線與AC插座和除顫儀的連接。

3.要拆下手柄，請按住手柄連接器上的釋放旋鈕，然后將手柄連接器拉向你的方向。

1. 如果插入SD卡，請將其取出。要取出SD卡，請將其推入，然后拔出。

二、拆下電池蓋

1.逆時針旋轉電池座蓋上的旋鈕，然后拆下電池座蓋。

2.握住電池電纜連接器斷開電池電纜，并從除顫儀上取出電池。

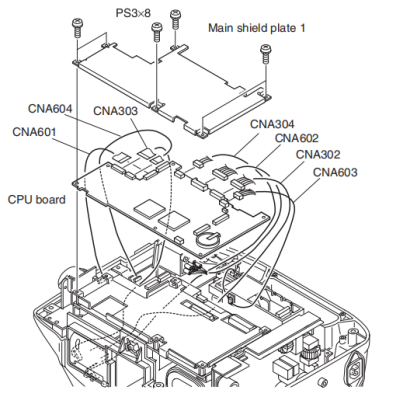

三、拆下CPU板

1.拆下?lián)醢濉㈦姵亟M、SD卡和下殼體。

2拆下六個帶墊圈(PS)得M3x8盤頭螺釘，這些墊圈將主屏蔽板1固定到CPU板上。

3.斷開下列電纜:

CNA302電纜:連接到記錄器單元(熱敏頭)

連接到LCDINV(逆變器)板CNA304電纜:

CNA303薄膜電纜:連接到液晶顯示單元

CNA601薄膜電纜:連接到主板

CNA602電纜:連接到手柄插座

。CNA603電纜:連接到雙相高壓單元

。CNA604薄膜電纜:連接到Pacer主板(僅限TEC-5531系列)

要從薄膜電纜連接器中取出薄膜電纜，請使用小型扁平刀片驅動器和手指輕輕松開薄膜電纜連接器的鎖，如展開的插圖所示。要小心，因為薄膜電纜連接器很容易損壞

四、拆下CPU板。

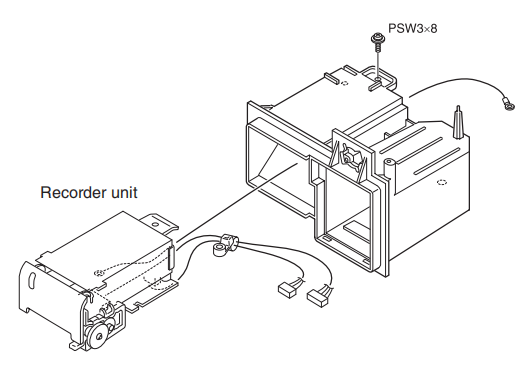

五、拆下打印機組件

1.拆卸帶有彈簧墊圈和墊圈(PSW)的M3x8盤頭螺釘，該螺釘將打印機組件固定到側殼體上。

2.從側殼體上拆下打印機組件。

六、拆下電源

1. 拆下?lián)醢?、電池組、SD卡和下殼體。

2 拆下兩個帶墊圈的M3x6螺釘和兩個M3x8間隔螺栓，并拆下四條地線(CNA001、CNA002、CNA003和CNA004)。

3. 斷開下列電纜:

·CNA201電纜:連接到交流電源插座

CNA501電纜:連接到電池組、主板和雙相高壓單元

4.拔出交流/直流單元。
