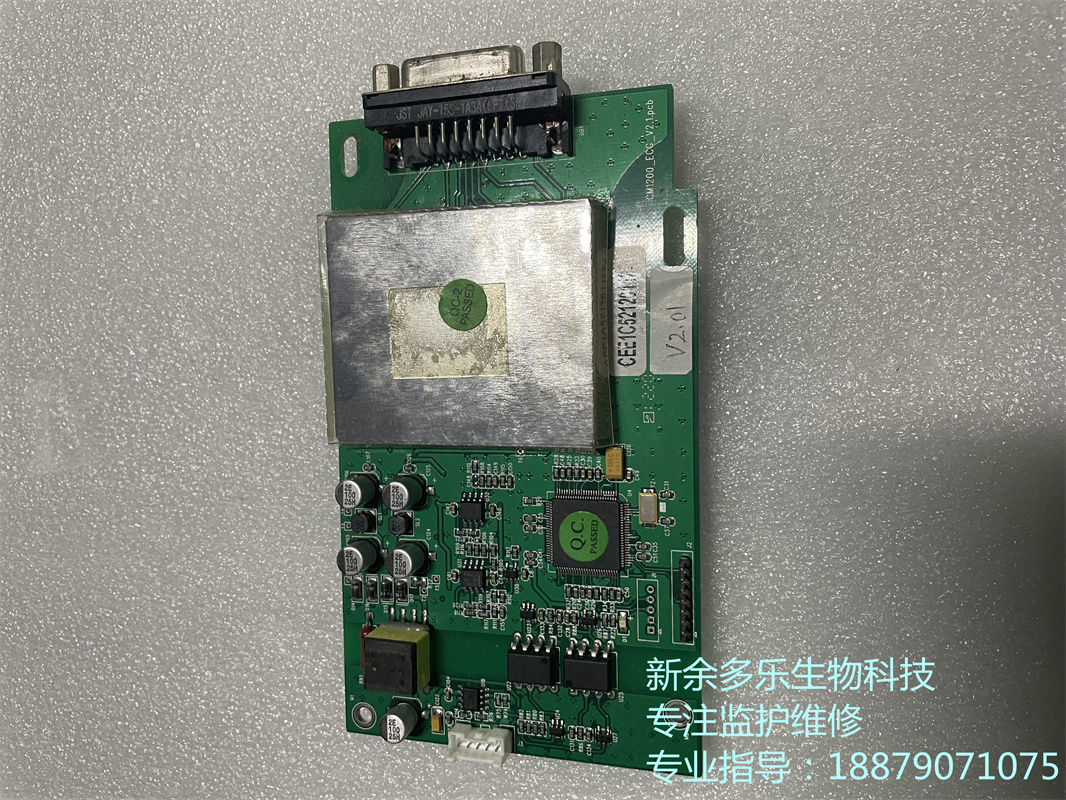

一、ECG板核心架構設計

1、多通道信號采集系統

• 采用ADS1298R模擬前端芯片，實現12導聯同步采集（采樣率4kHz/通道），信噪比達120dB

• 獨創的"全浮地+數字隔離"雙保險設計，漏電流<10μA（遠超IEC60601-1標準）

2、自適應濾波技術

三級動態濾波體系：

• 硬件級：0.05-150Hz帶通濾波（肌電干擾抑制40dB）

• 算法級：小波變換消除基線漂移（精度0.5μV）

• 臨床級：AI輔助識別偽差（2025版新增房顫偽影識別模塊）

二、關鍵元器件性能指標

組件技術參數臨床價值導聯接口鍍金磁吸式觸點（插拔壽命2000次）降低基層醫院維護成本ADC轉換器24位Σ-Δ架構（ENOB=21.5位）微小ST段變化檢出率提升37%鋰電池管理智能充放電循環計數（≥500次）符合東盟市場強制認證要求

三、2025年技術升級亮點

心電-心向量融合分析

• 通過Willson導聯實現ECG/VCG同步測量，心臟后壁病變檢出率提升29%

物聯網遠程診斷支持

• 內置5G模組（可選配），心電圖數據至云端延遲<50ms

小語種臨床適配

• 支持巽他語等6種少數民族語言報告輸出（通過TF卡擴展詞庫）

四、典型故障處理方案

案例1：導聯脫落誤報

排查步驟：

• 檢查電極貼片阻抗（正常值200Ω-1kΩ）

• 用乙醇清潔導聯觸點

• 升級至V2.3.5固件（修復軟件誤判BUG）

案例2：基線漂移超標

解決方案：

• 激活"手術室模式"（增強50Hz陷波）

• 更換RFI屏蔽導聯線（型號CX-12B）

五、全球合規性設計

• 通過歐盟MDR Annex VIII分類認證（Class IIa）

• 滿足沙特SFDA阿拉伯語標簽要求（字體≥12pt）

• 適配RCEP區域電源標準（100-240V/50-60Hz）
