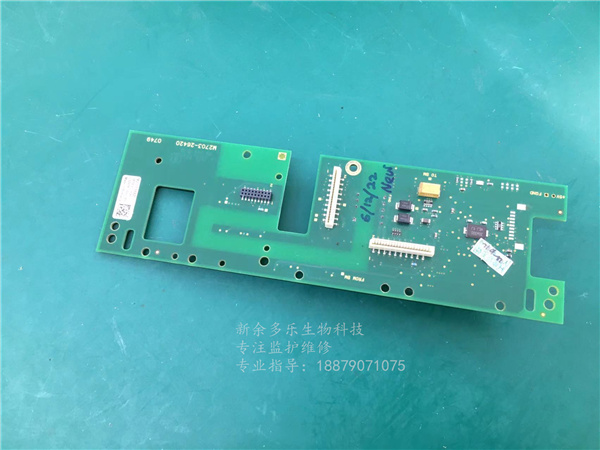

M2703-66420為飛利浦Fm30 胎兒監護儀Sp02 和 NIBP 連接器 。

Avalon FM30 胎兒/母體監護儀為外部和內部胎兒監護應用以及可選的無創母體生命體征提供了解決方案。

Avalon FM30 具有 Avalon FM20 的所有特性和功能。 此外，您還可以通過直接胎兒心電圖 (DECG) 內部監測胎心率 (FHR)，使用宮內壓 (IUP) 導管以及 Toco+ 傳感器或患者模塊在內部監測子宮活動。

Avalon FM30帶有IP標簽，表明它能夠進行產時監護.

Avalon 胎兒監護儀系列包括 Avalon FM20、FM30、FM40 和 FM50。 雖然 FM20/FM30 和 FM40/FM50 的外形尺寸不同，但操作方法非常相似。

Avalon 胎兒監護儀還共享傳感器、附件和軟件，并與 Avalon CL 和 Avalon CTS 無電纜胎兒傳感器系統兼容。

Fm30 胎兒監護儀Sp02 和 NIBP 連接器是比較重要的存在，總線主板負責傳感器檢測，通過CAN總線與連接的傳感器進行通信，并通過串行鏈路將參數數據傳送到主CPU板以進行進一步處理和顯示。來自傳感器或傳感器的信號從連接器載板 (M2703-66421) 上的傳感器插座傳送到總線主板 (M2703-66420)。

可選的 SpO2 組件 (M2703-64603) 物理上位于總線主板上，但通過串行鏈路將數據直接發送到主 CPU 板。

輸入/輸出接口板有兩種可選的接口板可供選擇：

? LAN/RS232 接口板，用于連接到運行支持工具的 PC 以及監視和文檔系統（例如 OB TraceVue）。

? PS/2 接口板，用于連接外部鍵盤或鼠標。接口板插入設備底部的兩個接口插槽，由主CPU 板控制。

飛利浦Fm30 胎兒監護儀Sp02 和 NIBP 連接器上有四個接口是是胎兒傳感器插座，可以連接一些配件用于測量胎兒狀況。并支撐著胎兒監護儀的功能正常運轉。
