該病人監護儀旨在監測一組固定的生理參數，包括心電圖、呼吸 (Resp)、溫度 (Temp)、SpO2、脈搏率 (PR)、無創血壓 (NIBP)、有創血壓 (IBP)、 心輸出量 (C.O.) 和二氧化碳 (CO2)。接下來我們就針對邁瑞imec8監護儀圖解示例來進行介紹。

病人監護儀的主機由兩部分組成：

前殼組件：主板、鍵盤板組件（旋鈕）、顯示屏、觸摸屏、報警燈板、電源開關和指示燈板。

后殼組件：電源板（AC/DC）、電池板、接口板、打印機、揚聲器、多參數模塊（包括三種類型的 SpO2 堆疊板）、CO2 模塊、IBP/C.O. 模塊。

一、前殼組件

1.導航旋鈕

2.鍵盤

3.報警燈板

4.液晶安裝座

5.主板

6.觸摸屏控制板

7.電源開關板

二、后殼組件

后殼組件主要包括電源管理系統、多參數采集處理系統、打印機和揚聲器。

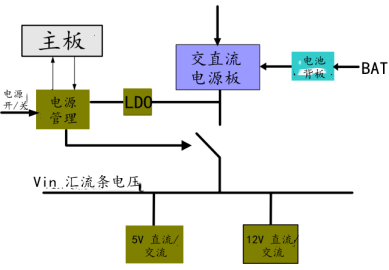

電源管理系統由三個關鍵部件組成：AC/DC電源板、DC/DC和電源管理、電池和電池背板。 結構如下圖所示：

棕色電路放置在連接器板上。 下面分別介紹這三塊板：

1.交直流電源板

電源板位于監護儀下部電池倉金屬片處。 電源板將輸入交流電（100～240 VAC、50/60 Hz）轉換為15.2V母線電壓VIN，作為監護儀所有電壓的電源。 AC/DC電源板通過連接器板上的兩針電源線為所有模塊供電。

2.連接器板（DC/DC、電源管理電路）

連接器板用于傳輸來自外部連接器和DC/DC、電源管理電路的信號。連接器板是整個系統的信號中心。 后殼組件中的所有板卡都需要通過連接器板的轉接與主板進行通信。

3.電池背板

由于更好的系統設計，病人監護儀功耗較低。 一節鋰電池即可為整個系統供電。

電池背板將電池容量和狀態的信號傳輸到內部系統。 該病人監護儀僅支持鋰電池。 鋰電池的現場檢測是通過電池內部的電阻來實現的。
