邁瑞N1監護儀小巧便攜，內部運行系統比較完善，今天我們就來講一下邁瑞n1拆機流程。

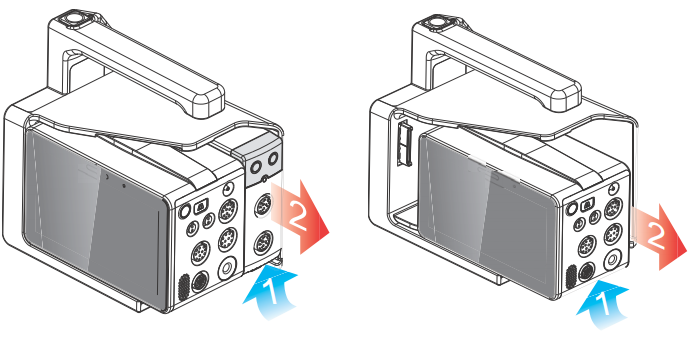

一、從模塊化機架中卸下 N1 或外部參數模塊

要卸下 N1 或外部參數模塊，請按照以下步驟操作：

1. 按住 N1 或參數模塊底部的閂鎖。 如果外部模塊被鎖定到模塊化機架，請先將其解鎖。

2. 按照指示拉出 N1 或參數模塊。

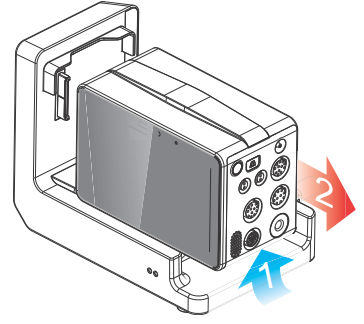

二、從擴展塢中取出 N1

要從擴展塢中移除 N1，請按照以下步驟操作：

1. 按住 N1 底部的閂鎖。

2. 按照指示將 N1 拉出

三、卸下電池蓋和電池

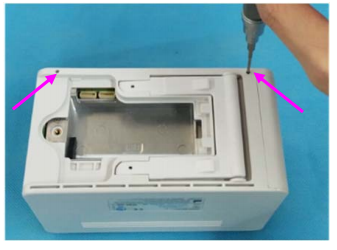

1. 拆下螺絲蓋并松開螺絲。

2. 用手握住螺絲，打開電池門。

3. 拔出電池連接線并取出電池。

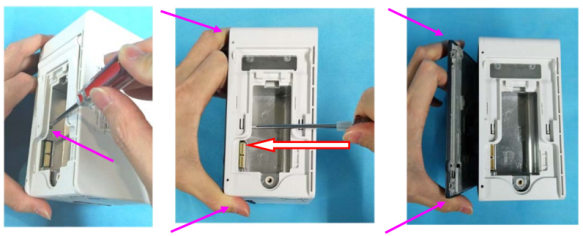

四、卸下顯示屏組件

1. 使用小十字螺絲刀拆下固定顯示屏組件的兩個屏幕引腳。

2. 用一只手支撐顯示屏組件，用螺絲刀壓住電池盒上的孔，然后推出顯示組件，如下圖。

3. 顯示屏組件推出后，用手握住顯示屏組件。

4.用一只手握住顯示組件，另一只手松開顯示組件上的 FPC 插頭線，然后取下顯示組件。

五、拆卸主板

1. 拆下固定主板的四顆M3×5 螺釘。

2. 拆下 DC-in 連接電纜

3. 松開Wi-Fi 天線（當N1 主機配置有Wi-Fi 功能時）。

4. 松開CO2 模塊的連接電纜。

5. 松開主機上電源開關的連接線。

6. 松開揚聲器的連接線。

7、松開模擬輸出的連接線（當N1主機配置模擬輸出時），然后

拆下主板。

六、拆卸 NIBP 泵

1. 松開CO2模塊的排氣管。

2. 松開CO2 模塊的進氣管。

3. 松開CO2 模塊的調零管。

4. 松開固定 CO2 模塊片的四顆 M3×5 螺釘。

5. 拆下 CO2 模塊片。

6. 拆下 NIBP 泵。
