一、模塊化拆卸基礎操作?

拆卸N1主機與外部模塊?

按住N1或參數模塊底部的機械閂鎖，解除與模塊化機架的固定連接，沿指示方向緩慢拉出設備主體?；

若模塊化機架中存在外部參數模塊（如CO?模塊），需先通過解鎖按鈕釋放鎖定機構后再分離?。

從擴展塢移除N1主機?

按壓N1底部閂鎖，解除與擴展塢的物理連接，保持設備水平狀態向外平拉，避免接口受力變形?。

二、電池與顯示屏組件拆卸?

電池拆卸步驟?

使用精密螺絲刀移除電池蓋螺絲，打開電池倉門后，需先拔出電池連接線插頭，再取出內置鋰電池?；

注意防止電池觸點短路，建議佩戴防靜電手環操作?。

顯示屏組件分離?

使用十字螺絲刀卸下固定顯示屏的兩個屏幕引腳，通過電池倉預留孔位輕推顯示屏組件，使其與主板分離?；

分離后需手動斷開顯示屏柔性電路板（FPC）插頭，避免拉扯導致線纜損傷?。

三、核心硬件拆解?

主板拆卸流程?

移除固定主板的4顆M3×5規格螺絲，依次斷開DC電源輸入線纜、Wi-Fi天線（若配置）及CO?模塊連接線?；

主板與外殼分離時需注意散熱片與接口插槽的物理干涉，采用垂直提拉方式避免引腳彎折?。

傳感器與接口處理?

壓力傳感器模塊（如IBP/CO?）通過卡扣固定，拆卸時需使用撬棒輔助分離，并標記線纜接口位置以便重組?；

USB/VGA等外接接口通過獨立PCB板集成，拆卸時需先移除固定螺絲和接地線?。

四、拆機注意事項?

安全防護措施?

拆機前需完全斷電，包括斷開外部電源與內置電池，防止電路短路或電擊風險?；

防塵防水結構（如IP44級密封膠圈）拆卸后需檢查完整性，重組時需重新涂抹防水膠?。

部件保護與重組規范?

精密部件（如主板芯片、傳感器）需使用防靜電袋存放，避免靜電擊穿或物理損傷?；

重組時需按拆卸逆序操作，重點檢查螺絲扭矩（如M3螺絲推薦0.6-0.8 N·m）和接口插接狀態?。

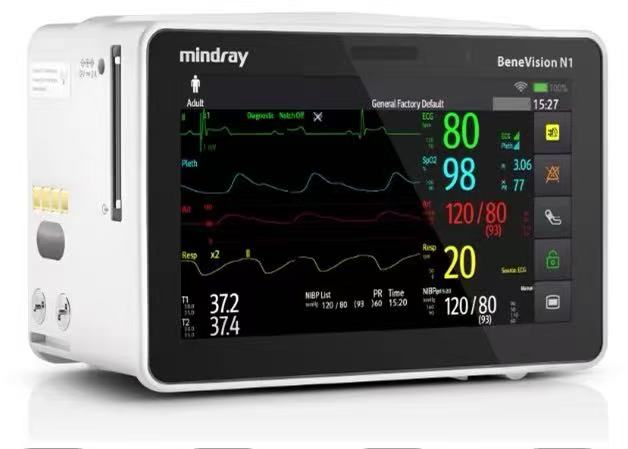

總結?：邁瑞N1監護儀采用模塊化設計，拆機流程涵蓋?主機分離、電池/顯示屏拆卸、主板拆解?等核心步驟?。其高集成度結構（如一體式無縫外殼?）要求操作時嚴格遵循防靜電、防水密封等規范?，確保拆解后設備功能與防護性能不受損。重組時需重點關注接口連接狀態與螺絲固定強度，以維持設備臨床使用的可靠性?。
