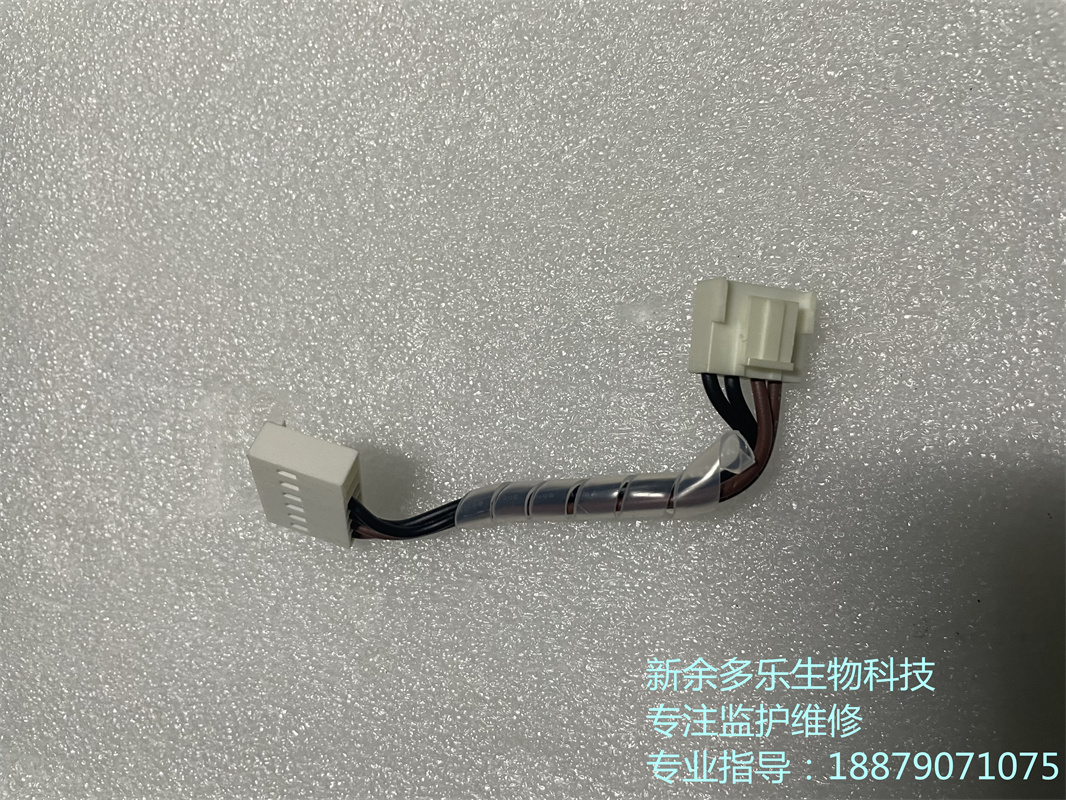

心電圖機電源板與電源管理板接線 (8).jpg" alt="科曼CM1200B心電圖機電源板與電源管理板接線 (8).jpg" width="801" height="562" style="width: 801px; height: 562px;"/>

一、系統組成與接口定義

1、電源板（PSB-1200）

輸入：AC 220V±10% 50Hz，通過3針航空插座（L/N/PE）接入

輸出：

主電源：+12V/5A（紅色線，端子J1-1）

備用電源：+5V/2A（黃色線，端子J1-2）

接地端：GND（黑色線，端子J1-3）

2、電源管理板（PMB-1200）

輸入接口（J2）：

+12V輸入（對應電源板J1-1）

+5V輸入（對應電源板J1-2）

GND回路（對應電源板J1-3）

輸出接口（J3）：

心電圖主控板供電：+5V/3A（白色線）

顯示模塊供電：+3.3V/1A（藍色線）

二、接線操作流程

1、斷電準備

關閉設備并拔除AC電源線，使用萬用表確認電容放電完成（電壓＜5V）

2、線纜連接步驟

步驟1：將電源板J1-1（+12V）通過18AWG紅線連接至PMB-1200的J2-1端子

步驟2：電源板J1-2（+5V）通過20AWG黃線接入PMB-1200的J2-2

步驟3：用16AWG黑線連接兩板J1-3與J2-3的GND端子，確保螺栓扭矩0.6N·m

安全校驗

使用絕緣電阻測試儀測量線間阻值（＞100MΩ@500VDC）

通電后測量PMB-1200輸出端電壓容差（±3%以內為合格）

三、關鍵注意事項

1、防反接保護

PMB-1200的J2接口采用防呆設計，錯插會導致保護二極管熔斷

2、EMC處理

所有電源線需套磁環（阻抗≥100Ω@100MHz），間距＜5cm

3、故障排查

若PMB-1200無輸出：

檢查電源板保險絲F1（250V/3A）

測量J1-1對GND阻值（正常值≥1kΩ）

四、技術參數驗證

測試項標準值測量工具+12V負載調整率≤1%可編程電子負載儀+5V紋波系數≤50mVpp示波器（20MHz帶寬）
