在飛利浦 G30 監護儀的多參數監測系統中，ECG 板 C-ECG7131C 是負責心電圖信號采集、處理與分析的核心組件。

它如同設備的 “心電翻譯官”，能將人體微弱的心臟電活動信號轉化為清晰的波形與數據，

為臨床診斷提供關鍵依據，是心血管功能監測的技術核心。

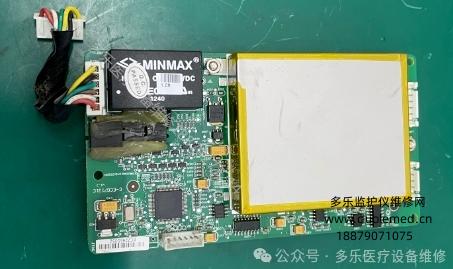

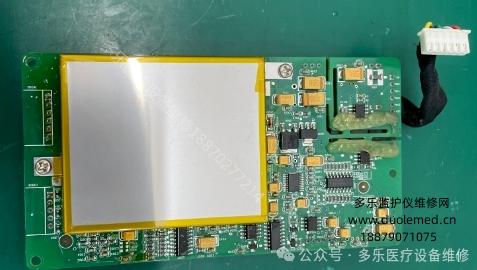

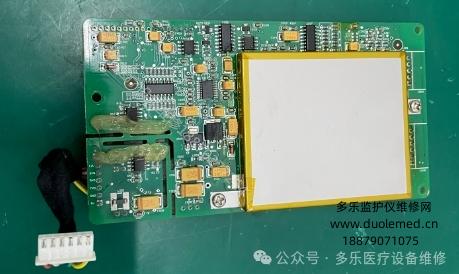

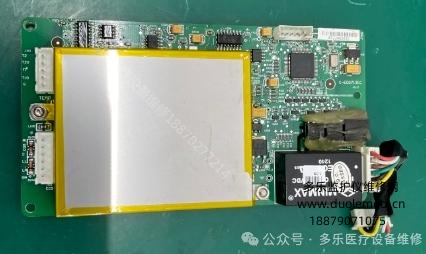

從結構組成來看，C-ECG7131C ECG 板集成了前端信號采集模塊、濾波處理電路、模數轉換單元和核心分析芯片。

前端采集模塊通過導聯線與患者體表電極連接，采用高輸入阻抗設計（≥10MΩ），

能有效捕捉僅數十微伏的心肌細胞電信號，同時抑制接觸阻抗帶來的干擾。

濾波電路分為三級：50Hz/60Hz 陷波濾波器專門消除工頻干擾，避免電網波動在波形上形成雜波；

高通濾波器濾除呼吸運動等低頻干擾（截止頻率 0.05Hz）；低通濾波器則限制高頻噪聲（截止頻率 150Hz），

確保 ECG 信號純凈度。模數轉換單元將預處理后的模擬信號轉化為 16 位數字信號，

采樣率高達 1000Hz，能完整保留波形細節，為后續分析提供原始數據。

在信號處理能力上，該 ECG 板展現出卓越的臨床適應性。針對不同患者群體，

板載芯片內置多種分析算法：成人模式采用增強型 QRS 波檢測算法，

能在心率 15-300 次 / 分鐘范圍內精準識別心跳；小兒模式則優化了小信號放大倍數，

適應兒童心肌電活動較弱的特點；對于房顫患者，房顫檢測算法可通過波形不規則性分析自動標記異常心律，

并在屏幕上生成 “AFib” 提示。當患者移動導致基線漂移時，

自適應基線恢復電路會在 2 秒內將波形拉回中心位置，避免醫護人員誤判 ST 段變化。

功能作用方面，C-ECG7131C ECG 板不僅是信號轉換器，更是心律失常監測的 “哨兵”。

它能實時計算心率、PR 間期、QRS 寬度、QT 間期等參數，并與預設閾值比對，

當出現心動過速（＞100 次 / 分）、心動過緩（＜60 次 / 分）、室性早搏等異常時，

立即聯動警報系統發出聲光警示。板載的 ST 段分析功能可對心肌缺血進行初步評估，

通過與正常基線對比，自動計算 ST 段抬高或壓低的幅度（精度達 0.05mV），為急性心梗的早期識別提供參考。

此外，該板支持 12 導聯同步監測，能通過不同導聯的波形差異定位心肌病變區域，為臨床治療方案制定提供詳細數據支持。

在系統協同與維護上，ECG 板通過內部總線與監護儀主機實時通信，將處理后的數字波形與參數傳輸至顯示屏，

并能響應編碼器組件的操作指令（如波形放大、凍結、存儲）。維護過程中，

技術人員可通過設備自檢功能檢測板載電路：若顯示 “ECG Lead Off”，

需檢查導聯接口或前端采集模塊；若波形失真，則可能是濾波電容老化。

由于采用防靜電設計，板載元件能承受 ±25kV 接觸放電，日常插拔時無需特殊接地操作，

但需使用原廠導聯線以保證阻抗匹配。定期校準（建議每半年一次）時，

通過標準信號發生器輸入 1mV 標準方波，調整增益誤差至 ±3% 以內，確保測量精度。

作為飛利浦 G30 監護儀的心電監測核心，C-ECG7131C ECG 板以其精準的信號解析能力、全面的心律失常檢測功能，

為心臟功能評估搭建了可靠的技術平臺，在急診、ICU、心內科等場景中，持續為患者心血管安全保駕護航。

以上是該產品的介紹，如有購買需要，歡迎掃描下方二維碼添加微信進行詢價。
