在飛利浦 G30 監護儀的供電體系中，電池板 M-G301 J02B 是連接電池與設備主機的核心調控單元。

它如同供電系統的 “智能管家”，負責協調電池充放電、監測電力狀態，

并保障電力在不同模式下平穩切換，為設備持續穩定運行提供堅實的技術支撐。

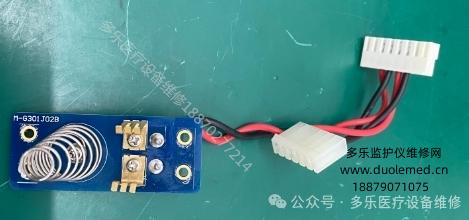

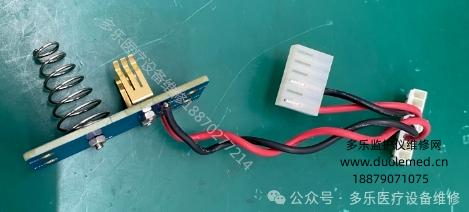

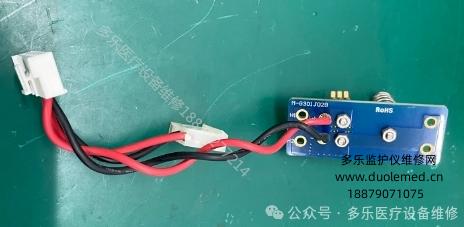

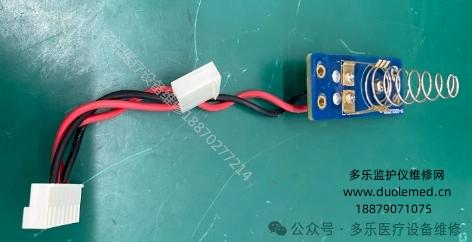

從結構組成來看，M-G301 J02B 電池板集成了多重精密電路模塊，包括充電管理芯片、

電源轉換電路、電壓監測模塊和通信接口單元。充電管理芯片是電池板的 “核心大腦”，

能夠根據 FB1223 電池的實時狀態（如當前電量、溫度）自動調節充電電流與電壓，

實現三段式充電（預充、恒流、恒壓）：當電池電量低于 20% 時，以 0.5C 的小電流預充激活電芯；

電量升至 20%-80% 時，切換為 1C 恒流快充模式；接近滿電時則自動轉為恒壓浮充，

避免過充損傷電池。電源轉換電路則承擔著 “電力適配器” 的角色，

將電池輸出的 14.8V 直流電轉換為設備各組件所需的不同電壓（如 3.3V 供主控芯片、5V 供顯示屏、12V 供傳感器），確保各模塊穩定工作。

在與 FB1223 電池的協同工作中，電池板展現出高度的智能化。當監護儀接入外接電源時，

M-G301 J02B 會優先使用市電供電，并同時啟動對電池的充電程序，此時電池處于 “備用狀態”；

一旦外接電源中斷，電池板能在 50 毫秒內完成切換，無縫轉接至電池供電，整個過程無任何監測數據丟失。

這種切換速度在急診轉運場景中至關重要 —— 即使在插拔電源瞬間，監護儀屏幕也不會閃爍或黑屏，

保證醫護人員對患者生命體征的持續監控。此外，電池板通過 I2C 通信協議與電池內置智能芯片實時交互，

將電量、循環次數、健康狀態等數據傳輸至設備主機，最終在屏幕上以百分比形式直觀顯示，讓醫護人員隨時掌握電力儲備。

功能作用上，M-G301 J02B 電池板不僅是電力傳輸?shù)?“樞紐”，更是設備安全的 “防護屏障”。

其電壓監測模塊會持續追蹤電池輸出電壓，當檢測到電壓異常（如低于 10V 或高于 16V）時，

立即觸發保護機制，切斷電池與主機的連接，防止過壓或欠壓對主板造成永久性損壞。

在電池溫度超過 45℃時，溫度傳感電路會聯動充電管理芯片暫停充電，并通過設備發出 “電池過熱” 警示，

避免高溫引發安全隱患。對于醫院常見的電網電壓波動，電池板的穩壓電路能有效過濾尖峰脈沖，確保輸入設備的電力始終穩定在標準范圍內。

在維護與兼容性方面，M-G301 J02B 電池板采用模塊化設計，便于故障排查與更換。當電池?zé)o法充電或供電異常時，

技術人員可通過設備自檢功能定位故障源：若顯示 “Battery Charge Error”，可能是充電管理芯片損壞；

若出現供電中斷，則需檢查電源轉換電路的保險絲。由于該電池板專為 G30 系列設計，

與 FB1223 電池形成嚴格的匹配性，非原廠配件可能因電路參數不匹配導致充電效率下降甚至設備宕機。

日常保養中，需定期清潔電池板與電池的連接接口，去除氧化層，保證接觸良好 —— 這一步驟能有效減少因接觸不良導致的供電波動。

作為飛利浦 G30 監護儀供電系統的 “神經中樞”，M-G301 J02B 電池板以其精準的調控能力、

全面的保護機制和可靠的兼容性，將電池的能量高效轉化為設備的運行動力，在臨床監測的每一個環節都扮演著不可替代的角色。

以上是該產品的介紹，如有購買需要，歡迎掃描下方二維碼添加微信進行詢價。
